  產品名稱： 國標波紋管截止閥
  產品型號： WJ41H
  國標波紋管截止閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 J41W德標截止閥
 WJ41H-16P不銹鋼波紋管截止閥

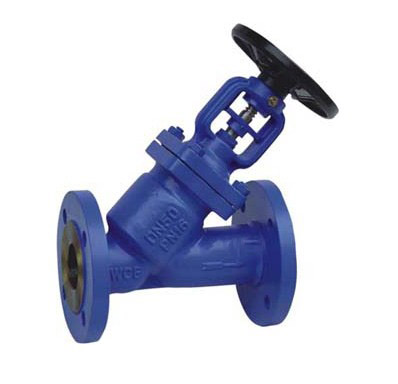

 Y型波紋管截止閥
 WJ41H美標波紋管截止閥


產品簡介：

國標波紋管截止閥


產品結構特點：
國標波紋管截止閥適用于公稱壓力PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

技術規范：

結構形式 construction BB-BG-OS&Y
驅動方式 operation 手動hand-operated
氣動 pneumatic
設計標準 design standard DIN3356
結構長度 face to face dimension DIN3202
連接法蘭 flanged ends DIN2543-2545
試驗和檢驗 test&inspection DIN3230


產品性能規范：

公稱壓力(MPa)
nominal pressure
殼體試驗壓力(MPa)
shell test 		密封試驗壓力(MPa)
sealing test 		適用溫度(℃)
suitable temp 		適用介質
suitable madium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
2.5 3.75 2.75
4.0 6.0 4.4


主要零部件材質：

序號NO. 名稱part name 材質material
1 閥體body WCB、F304、F316
2 閥瓣disc 2CR13、F304、F316
3 軸銷hinge pin F304、F316
4 波紋管組件bellows combination F304、F316L
5 閥蓋bonnet WCB、F304、F316
6 填料packing 柔性石墨Flexible graphite、PTFE
7 壓套gland 25#、F304、F316
8 定位片locator 25#、F304、F316
9 閥桿螺母stem nut 銅合金ZQA19-4
10 手輪hand wheel 碳鋼carbon steel
11 并帽cap 25#
12 油杯oil cup 黃銅brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 雙頭螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 墊片gasket 柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE
16 閥桿stem 2Cr13、F304、F316

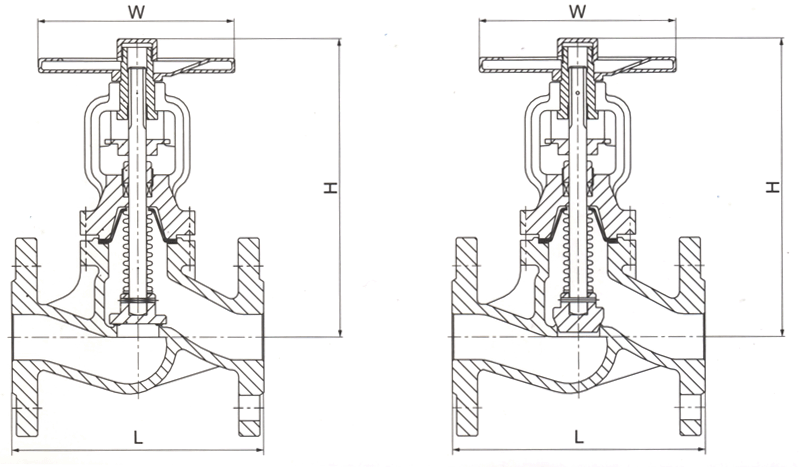

WJ41H-16

壓力等級
pressure		 PN16
口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量Weight 4.5 4.8 5.5 7.8 9.5 12.7 18.6 23.5 39.5 56.8 76.1 115 237.2 399.5
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635


WJ41H-25

壓力等級
pressure		 PN25
口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量Weight 4.5 4.8 5.5 8 9.8 13 19.2 24.3 43.7 57.9 81.6 137 288.1 420
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635


WJ41H-40

壓力等級
pressure		 PN40
口徑size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 140 140 140 160 180 180 200 250 300 350 350 450 520 520
重量Weight 4.5 4.8 5.5 8.3 10.5 13.6 20.5 25.6 46.1 61.2 85 159 308.5 445
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
