  產品名稱： ZJHN型精小型氣動薄膜雙座調節閥
  產品型號： ZJHN型
  ZJHN型精小型氣動薄膜雙座調節閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 ZJHQ、ZJHX型氣動薄膜三通合流、分流調節閥
 ZMAP型氣動薄膜單座調節閥
 ZJHJ精小型氣動薄膜調節角閥
 ZJHF（H）氣動三通調節閥

產品詳細介紹：

ZJHN精小型氣動薄膜雙座調節閥

ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工 、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。

一、閥體
  閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti		 尺寸圖

二、上閥蓋
常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。

三、閥內組件
閥芯型式：雙導向雙座柱塞型閥芯

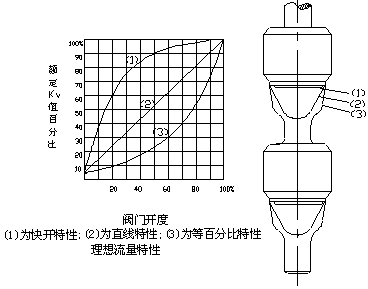

流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、執行機構
  型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃		 尺寸圖

五、閥作用型式：氣——關式或氣——開式
附 件：定位器，手輪機構
性 能：（帶定位器）
泄 漏 量：小于額定流量系數Kv的0.5%
基本 誤差：±1.5%
回 差：1.5%
死 區：0.6%
始終點偏差：±1.5%
可 調 范圍：30:1

六、流量系數Kv和行程、允許壓差
公稱通徑
25
32
40
50
65
80
100
125
150
200
閥座直徑
15
20
25
32
40
50
65
80
100
125
150
200
流量系數Kv
4
6.3
10
16
25
40
63
100
160
250
400
630
行程
16
25
40
60
允許壓差（MPa）
5.8
4.9
3.8
2.9
4.0
3.3
2.6
3.6
3.0
2.3
備注：閥開狀態允許壓差

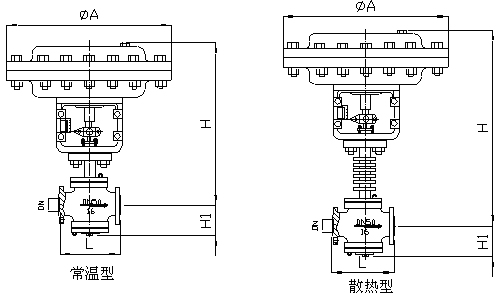

七、外形尺寸
公稱通徑
執行機構
H
ΦA(chǔ)
H1
L
常溫型
散熱型
PN1.6
PN4.0
PN6.4
25
ZHA22
498
648
285
117
185
190
205
32
ZHA22
501
651
285
120
200
210
220
40
ZHA22
522
691
285
139
220
230
240
50
ZHA22
530
699
285
144
250
255
265
65
ZHA34
645
815
363
188
275
285
295
80
ZHA34
661
835
363
208
305
310
325
100
ZHA34
687
887
363
220
350
355
370
125
ZHA34
1234
1444
363
270
410
425
440
150
ZHA45
1242
1492
470
280
450
460
475
200
ZHA45
1394
1654
470
320
550
560
570
尺寸圖

八、型號編制說明
Z
J
H
N
25
P
G
B
自控閥門
執行機構：
執行機構：
閥門結構類型:
公稱壓力：
閥體材質：
溫度類型：
作用型式：

J：表示精小型
多彈簧氣動薄膜
P：表示單座
16：表示1.6MPa
C：表示碳鋼
G：中溫型常溫省略
K：表示氣開型



J：表示精小型
多彈簧氣動薄膜
P：表示單座





M：表示套筒閥
40：表示4.0MPa






64：表示6.4MPa




九、訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
