ZSFU型預作用報警閥裝置產品詳細介紹：
1、產品概述
   ZSFU型預作用裝置由雨淋閥、單向閥、進水信號蝶閥、應急站、電磁閥、滴水閥、供水壓力表、控制腔壓力表、控制腔進水閥、控制腔進水過濾器、控制腔進水止回閥、控制腔進水孔板、控制腔進水軟管、報警管路過濾器、報警控制閥、報警試驗閥、報警管路泄水孔板、壓力開關、水力警鈴、排水球閥等組成（詳見預作用報警閥裝置外形圖、預作用報警閥裝置配管原理圖）。
   預作用裝置用于預作用系統，一旦發生火災，探測器首先動作，發出聲響報警信號，同時打開預作用閥，使整個系統充滿水，并立即從已動作的噴頭處噴水滅火。

2、系統原理：
   預作用系統是近幾年發展起來的自動噴水滅火系統，它將火災探測報警技術和自動噴水滅火系統結合起來，對保護對象起雙重保護作用。在未發生火災是該系統的系統側管路內充有空氣，故系統具有干式系統的特點，能滿足高溫和嚴寒條件下自動噴水滅火的需要。一旦發生火災，安裝在保護區的感溫、感煙火災探測器首先發出火災報警信號，火災報警控制器在接到報警信號后，發出指令信號打開雨淋閥，此時向系統側管網充水，在閉式噴頭尚未打開前，使系統轉變?yōu)闈袷较到y(tǒng)。同時水力警鈴報警，壓力開關動作，啟動聲光警告，以顯示管網內已充水。此時，火災如果繼續發展，閉式噴頭玻璃球破碎，噴頭噴水滅火。
   當有關人員接到火災報警控制器發出的報警信號或聽到水力警鈴聲響后，及時組織人員將火撲滅，閉式噴頭就不會打開噴水，避免了水漬造成的損失�；馂�(zāi)撲滅后，應將雨淋閥關閉，并排空管路中的水，使系統充氣，恢復伺應狀態。充氣壓力為0.03~0.05MPa范圍內，充氣量不小于0.10m/min，以確保在30min內完成對將管網的充壓。由空氣維護裝置、預作用控制柜和空氣壓縮機組成連鎖裝置控制，對管網充氣的作用是監測系統管路的工作情況，管路及噴頭是否損壞和泄漏，當管路損壞或大的泄漏時，系統中氣壓低于0.01MPa時，就會發出故障報警信號（詳見預作用滅火系統原理圖、預作用系統動作原理圖）。

3、特點：
1）預作用系統特別適合于寒冷凍或平時時忌水漬，不允許出現誤噴的重要場所。
2）預作用系統必須直安裝，它由雨淋閥裝置、信號蝶閥、止回閥、連接法蘭等組成，主要規格有ZSFU100、ZSFU150、ZSFU200，工作壓力為0.14~1.2MPa。
3）本裝置成套供應，為用戶安裝使用提供了極大方便。

1.7.2.2空氣維護裝置主要功能參數和安裝要求

4、主要功能參數
1）系統建立時，通過旁通管路球閥對預作用系統管網充氣上壓至0.05MPa。
2）系統建立后，關閉旁通球閥，利用電接點壓力表的上下限（0.03--0.05 MPa）控制空壓機的啟動與停止。
3）當噴淋管網中噴頭或管道等泄漏時，由于節流孔的作用，管網壓力迅速降低，使得壓力控制器動作，至0.01MPa發出低壓故障報警信號。
4）由于止回閥的作用，一套噴淋管網的泄漏不會使其他噴淋管網的低壓壓力控制器動作，泄漏報警指示區域報警指示明確；當系統管網聯動充水，避免水倒灌入空壓機的事故。

5、安裝要求
1) 安裝時注意止回閥的箭頭方向，應指向噴淋管網。
2) 對系統管網進行充氣上壓時，應打開旁通球閥，以節約時間。上壓后應將旁通球閥關閉。
3) 低壓壓力控制器的動作壓力應調至0.01 MPa，接常閉觸點。
4) 電接點壓力表與壓力控制器的電源采用24VDC，以確保人身安全，也便于控制中心監控。

6、ZSKY型預作用控制柜主要功能參數及配置
主要功能參數
1) 根據空氣維護裝置上的電接點壓力表所設定的上、下限值（0.03 MPa--0.05 MPa），自動啟動、停止空氣壓縮機，亦可手動控制。
2) 接收空氣維護裝置上的壓力控制器，當系統管網壓力降至0.01 MPa時，發出低氣壓故障報警信號。
3) 備有接線端子與消防控制中心連接，進行遠程實時監控。
4) 工作電壓：AC 220V, 10A

7、型式
1) 該控制器分Ⅰ、Ⅱ型兩種，Ⅰ型可控制一臺空氣壓縮機，監控1套系統。Ⅱ型可控制2臺空壓機（主、備切換），同時監控多套系統。
2) 特殊規格可定制。

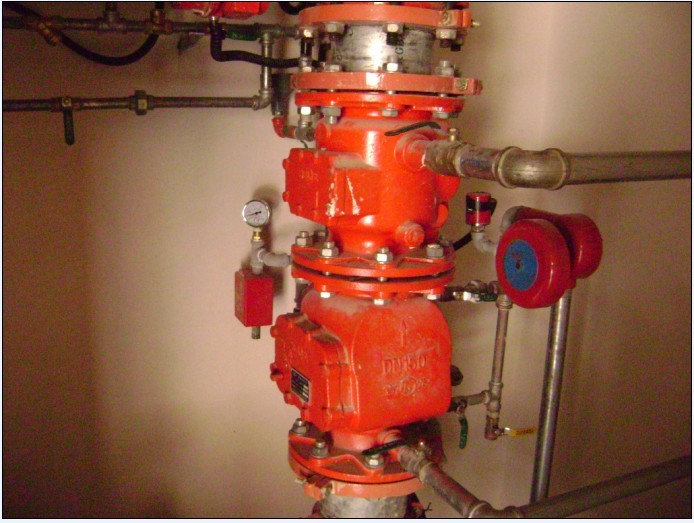

ZSFU型預作用報警閥應用現場：

ZSFU型預作用裝置由ZSFZ型濕式報警閥閥體部件、ZSFG型雨淋報警閥、氣壓維護裝置、電控柜、空壓機及相關管路附件組成。
公司生產的ZSFU型預作用裝置稍作改裝便具有干濕兩用的功能。生產的預作用裝置已形成一整套系列產品。有普通灰口鑄鐵系列、高強度球墨鑄鐵系列、304不銹鋼系列。
公司供應的預作用裝置不包括電控柜、空壓機、氣壓維護裝置，用戶如有需求，請另行訂購。
ZSFU型預作用裝置主要技術參數：
