國標襯氟球閥

]

主要零部件材料表 Standard Material Specifications
序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
NO	Name	Z	C	P	R	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3M
3	填料閥蓋	HT250	WCB	CF8	CF8M	CF3M
4	襯里層/閥座	PTFE（F4） PCTFE（F3） FEP（F46） PFA（可溶性聚四氟乙烯） PO（聚烯烴）
5	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9
6	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
7	手柄	WCC
8	填料	PTFE（F4）聚四氟乙烯

主要連接尺寸及重量 Dimensions and weights
公稱通徑		標準值							參考值
DN（min)	NPS（mm）	L	D	D1	D2	f	b	Z-Φd	Do	H	W(kg)
DN（min)	NPS（mm）	PN1.0(MPa)
15	1/2	140	95	65	45	2	14	4-Φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140	90	3
25	1	150	115	85	65		16	4-Φ14	160	100	4.5
32	1 _1/4	165	135	100	78	2	18	4-Φ18	160	110	5.7
40	1 _1/2	180	145	110	85	3	18	4-Φ18	200	120	7
50	2	200	160	124	100	3	20	4-Φ18	250	135	9.5
65	2 _1/2	220	180	145	120	3	20	4-Φ23	300	145	15
80	3	250	195	160	135	3	22	4/8-Φ18	350	185	19
100	4	280	215	180	155	3	22	8-Φ18	240	195	33
125	5	320	245	210	185	3	24	8-Φ18	500	210	58
150	6	360	280	240	210	3	24	8-Φ23	200*	450	93
200	8	457	335	295	265	3	26	8-Φ23	240*	490	155
250	10	533	390	350	320	3	28	12-Φ23	240*	550	210
300	12	610	440	400	368	4	28	12-Φ23	320*	600	220
350	14	686	500	460	428	4	30	16-Φ23	320*	675	245
400	16	762	565	515	482	4	32	16-Φ25	360*	780	260
PN1.6(Mpa)
15	1/2	140	95	65	45	2	14	4-Φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140	90	3
25	1	150	115	85	65		16	4-Φ14	160	100	4.5
32	1 _1/4	165	135	100	78	2	18	4-Φ18	160	110	5.7
40	1 _1/2	180	145	110	85	3	18	4-Φ18	200	120	7
50	2	200	160	125	100	3	20	4-Φ18	250	135	9.5
65	2 _1/2	220	180	145	120	3	20	4-Φ18	300	145	15
80	3	250	195	160	135		22	8-Φ18	350	185	19
100	4	280	215	180	155	3	24	8-Φ18	240	195	33
125	5	320	245	210	185	3	26	8-Φ18	500	210	58
150	6	360	280	240	210	3	28	8-Φ23	200*	450	93
200	8	457	335	295	265	3	30	12-Φ23	240*	490	155
250	10	533	405	355	320	3	32	12-Φ25	240*	550	210
300	12	610	460	410	375	4	34	12-Φ25	280*	600	220
350	14	686	520	470	435	4	38	16-Φ25	320*	675	245
400	16	762	580	525	485	4	40	16-Φ30	360*	780	260

美標襯氟球閥

遵循規范	STANDARD	法蘭連接球閥（二片式，三片式）
遵循規范	STANDARD	設計與制造符合API美國石油學會標準
設計與制造	API 608/API6D	公稱壓力（磅級） ANSI 150Lb~300Lb
design	API 608/API6D	公稱痛徑（英寸） NPS1/2~16
結構長度	ANSIB16.10
Face to face	ANSIB16.10
法蘭尺寸	ANSIB16.5
End flange	ANSIB16.5
壓力測試	API598
Test	API598	基本型號（全襯里）

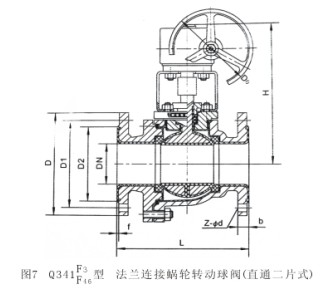

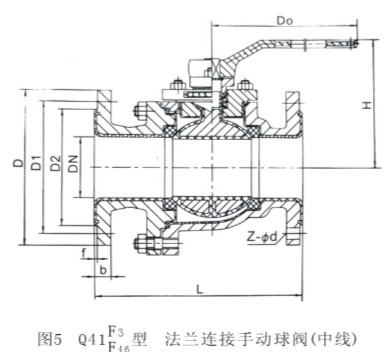

標志	MSS SP-25	手動	Q41F3（全襯里）	蝸輪轉動	Q341F3（全襯里）
Symbol	MSS SP-25	手動	Q41F46（全襯里）	蝸輪轉動	Q341F46（全襯里）

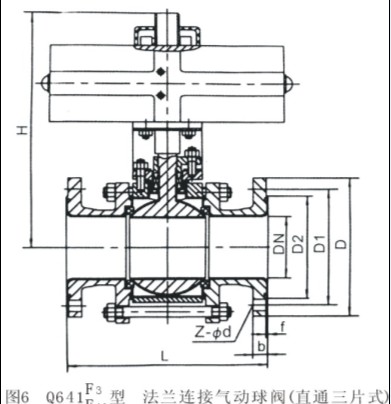

供貨	API6D	氣動	Q641F3（全襯里）	電動	Q941F3（全襯里）
Supply	API6D	氣動	Q641F46（全襯里）	電動	Q941F46（全襯里）

主要零部件材料表 Standard Material Specifications
序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
NO	Name	Z	C	P	R	PL	RL
1	閥體、閥蓋	A126Ci35A	A216C WCB	A351 CF8	A351 CF8M	A351 Cf3	A351 CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	填料閥蓋	A126Ci35A	A216C WCB	A351 CF8	A351 CF8M	A351 Cf3	A351 CF3M
4	襯里層/閥座	PTFE（F4） PCTFE（F3） FEP（F46） PFA（可溶性聚四氟乙烯） PO（聚烯烴）
5	螺栓	A193 B7	A193 B7	A193 B7M	A193 B7	A193 B7	A193 B7M
6	螺母	A194 2H	A194 2H	A194 8	A194 2H	A194 2H	A194 8
7	手柄	A216 WCC
8	填料	PTFE（F4）聚四氟乙烯

主要連接尺寸及重量 Dimensions and weights
公稱通徑		標準值							參考值
DN（min)	NPS（mm）	L	D	D1	D2	f	b	Z-Φd	Do	H	W(kg)
DN（min)	NPS（mm）	ANSI 150Lb
15	1/2	108	89	60.5	35	2	12	4-Φ15	120	80	2.5
20	3/4	117	98	70	43	2	12	4-Φ15	140	90	3
25	1	127	108	79.5	51		12	4-Φ15	160	100	4.5
32	1 _1/4	140	117	89	64	2	13	4-Φ15	160	110	5.7
40	1 _1/2	165	127	98.5	73	2	15	4-Φ15	200	120	9.5
50	2	178	152	120.5	92	2	16	4-Φ19	250	135	15
65	2 _1/2	190	178	139.5	105	2	18	4-Φ19	300	145	19
80	3	203	190	152.5	127	2	19	4-Φ19	350	185	30
100	4	229	229	190.5	157	2	24	8-Φ19	400	195	58
125	5	245	254	216	186	2	24	8-Φ22	500	210	93
150	6	394	279	241.5	216	2	26	8-Φ22	200*	450	155
200	8	457	343	298.5	270	2	29	8-Φ22	240*	490	210
250	10	533	406	362	324	2	31	12-Φ25	280*	550	295
300	12	610	483	432	381	2	32	12-Φ25	320*	605	305
350	14	686	533	476	413	2	35	12-Φ29	320*	685	325
400	16	762	597	540	470	2	37	16-Φ29	360*	785	325
