   首頁 - 產品展廳 - 產品介紹
  產品名稱： 消防卡箍蝶閥
  產品型號： 消防卡箍蝶閥
  消防卡箍蝶閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 消防卡箍蝶閥
 消防專用信號蝶閥

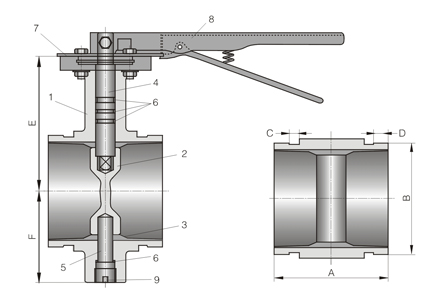

主要零部件材料

序號 名稱 國標標準
1 閥體 球鐵 QT450-10
2 閥板 球鐵 QT450-10
3 橡膠 EPDM
4 上軸 不銹鋼 1Cr13
5 下軸 不銹鋼 1Cr13
6 O形圈 丁腈
7 定位齒盤 碳鋼 45#
8 手柄 瑪鋼
9 絲堵 碳鋼 45#

外形連接尺寸

規格 尺寸 (mm)
mm inch A B C D E F
50 2 81 60 8 16 85 57
65 2.5 97 73 8 16 106 65
80 3 97 89 8 16 113 75
100 4 116 114 10 16 135 90
125 5 148 141 10 16 148 110
150 6 148 168 10 16 181 124
200 8 134 219 11 19 204 155
250 10 159 273 13 19 230 190
300 12 166 324 13 19 270 230
