  產品名稱： 滑道滾球式止回閥
  產品型號： HQ44、HQ45
  滑道滾球式止回閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 滑道滾球式止回閥


大田HQ44/45X-10/16微阻球形止回閥

大田HQ44/45X-10/16微阻球形止回閥

 微阻球形止回閥 采用橡膠包皮球為閥瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。可月于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。

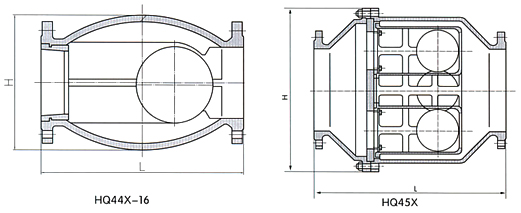

尺寸圖
一、主要技術參數

型號

公稱壓力
（MPa）

殼體試驗
壓力（MPa）

密封試驗
壓力（MPd)

閥體材料

球體材料

HQ44 45X10

1.0

1.5

1.1

鑄鐵

碳鋼包膠

HQ44 45X16

1.6

2.4

1.76


二、主要外形尺寸

HQ44X-10 16外尺寸(單球式)

公稱通徑

200

250

300

350

400

450

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

1155

1260

1350

1660

1700

連接尺寸

法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準


三、主要外形尺寸

HQ45X-10 16外尺寸(多球式)

公稱通徑

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1150

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700

連接尺寸

法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準
