  產品名稱： 電動柱塞閥
  產品型號： UJ941H、U941SM
  電動柱塞閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 電動柱塞閥


電動柱塞閥

　　這類柱寒閥外形分Z字形和腰鼓形兩種，但內部結構和零件尺寸完全相同。有金屬和非金屬密封。

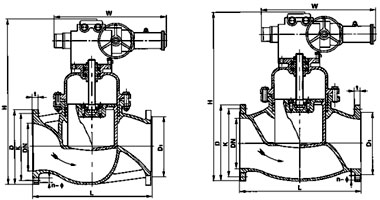

尺寸圖

一、主要連接、結構尺寸

DN(mm)
尺寸

（UJ941H） U941SM

50

65

80

100

125

150

200

250

300

350

400

450

500

L

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

型號

SMC-03

SMC-00

SMC-00

SMC-00

SMC-0
SMC-1

SMC-0
SMC-1

SMC-1

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1

SMC-2

SMC-3

W

865

910

910

910

940
1052

940
1052

1052

1052
1150

1052
1150

1052
1150

1150

1150



D

165

185

200

235

270

300

360
（375）

425
（450）

485
（515）

555
（580）

620
（666）

670
（685）

730
（755）

K

125

145

160

190

220

250

310
（320）

370
（385）

430
（450）

490
（510）

550
（585）

600
（610）

660
（670）

D1

99

118

132

156

184

211

274
（284）

330
（345）

389
（409）

448
（465）

503
（535）

548
（560）

609
（615）

t

20

22

24

24

26

28

30
（34）

32
（38）

34
（42）

38
（46）

40
（50）

42
（50）

44
（52）

n-φ

4-18

8-18

8-18

8-22

8-26

8-26

12-26
（12-30）

12-30
（12-33）

16-30（16-33）

16-33
（16-36）

16-36
（16-39）

20-36
（20-39）

20-36
（20-42）

二、本廠生產的電動柱塞閥所需的力距參數表

DN(mm)
尺寸

U941SM-25(40)?? (N.m)

50

65

80

100

125

150

200

250

300

350

400

450

500

PN2.5

120

220

240

320

480

550

1100

1400

1500

1800

2400

3000

4000

PN4.0

250

300

340

500

600

1000

2000

2600

2800

3400

4000

5000

5800

三、SMC系列閥門電動裝置技術參數

DN(mm)
尺寸

允許輸出轉矩（N.m）

速比范圍

允許推力（KN）

允許閥桿直徑（㎜）

參考重量（㎏）

SMC-04

110

18-90

35

26

40-45

SMC-03

270

15-130

45

38

60-70

SMC-00

500

11-148

90

50

100-110

SMC-0

970

12-198

150

65

130-150

SMC-1

1800

13-230

250

76

170-185

SMC-2

2700

10-200

300

89

190-210

SMC-3

5800

11-200

600

127

480-520

四、SMC系列典型規格技術參數

DN(mm)
尺寸

輸出轉矩
（N.m）

輸出轉速
（r/min）

電機功率
（kw）

電機堵轉電流

SMC-04

110

18

0.2

7.42

110

36

0.3

9.31

SMC-03

200

18

0.4

12.04

270

24

0.6

17.15

SMC-00

500

18

0.6

17.15

500

36

1.5

38.85

SMC-0

700

18

1.1

29.68

970

18

1.5

38.85

SMC-1

1200

12

1.5

38.85

1200

24

2.2

50.82

1800

12

2.2

50.82

SMC-2

1800

24

3.0

65.03

200

12

2.2

50.82

2700

12

3.0

65.03

SMC-3

4000

12

4.0

74.20

5800

12

5.5

91.63

注：1、表中所列為典型規格的技術參數，用戶如選用其它參數，訂貨時請說明。
2、表中電機堵轉電流值為產品數值。
