   首頁 - 產品展廳 - 產品介紹
  產品名稱： 法蘭襯膠蝶閥
  產品型號： D41J、D341J
  法蘭襯膠蝶閥價格
  咨詢電話：021-34141228 黃 工
 相關產品
 法蘭襯膠蝶閥
 蝸輪對夾襯膠蝶閥
 半襯膠對夾式蝶閥
 對夾襯膠蝶閥

設計與制造：GB12238
結構長度：GB12221（13系列）
法蘭連接尺寸：GB4216

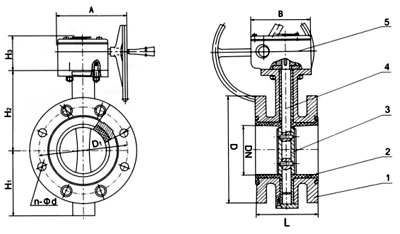

尺寸圖
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿
一、用途

密封圈材料代號

適用溫度

適用介質

NR

≤85℃

水、空氣、酸堿類

CR

≤85℃

水、煤氣、酸堿類

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸堿類

FKM

≤150℃

水、蒸汽、強酸堿類

二、材料

閥體

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料

閥桿

碳鋼鍍鎳磷、不銹鋼

閥座密封圈

天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

氣動裝置

組合件

壓力等級：PN（MPa）　1.0　1.6
三、測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置
四、主要尺寸參數

公稱通徑DN

L
mm

D
mm

D1
mm

n-d（mm）

H1
mm

H2
mm

質量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26



327

420

242

500

229

671

620

20-26



352

480

279

600

267

780

725

20-30



446

560

396

700

292

895

840

24-30



486

610

596
